Sinottici a mosaico

I sinottici a mosaico vengono utilizzati per la progettazione e la visualizzazione dello schema di processo. Questa tecnica è efficace ed economica, in quanto permette agevoli aggiornamenti ed ampliamenti del mosaico, anche con l'impianto in esercizio.

Il quadro è formato da tesserine di formato 24x24, disponibili in diverse colorazioni ed è di materiale plastico autoestinguente.

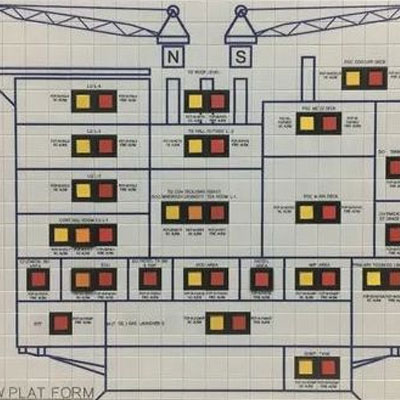

Il sinottico viene montato sul fronte del quadro di comando, con un supporto grigliato, dove verranno inserite le tessere neutre o serigrafate con le apparecchiature e le segnalazioni (led) per il comando e il controllo.

I vantaggi sono una visione completa e immediata delle funzioni di processo, con la disposizione razionale dei comandi e dei segnali.
